解决方案

The solution

解决方案

公司解决方案

行业解决方案

详细内容

不含ADH的内衣压模抗黄变方案

高效抗氧化无甲醛超标无泡

开发背景：

锦/氨弹性织物耐磨性好、强力高、穿着舒适，色泽鲜艳亮丽，广泛应用于高附加值的内衣及泳装、花边、运动面料等。

锦/氨弹性织物的在光和热的作用下，具有容易泛黄、变脆等缺点。特别是在高温加工过程中，如热定型，尤其是高温前定型和内衣面料压模时，容易泛黄和发生色变，甚至导致纤维脆损、强力下降而发生老化现象，影响产品的外观质量，同时也会对锦纶和氨纶的物理机械性能产生严重的影响，使其服用性能大大降低，因此抗热黄变整理是其染整加工过程中一个非常重要的环节。

目前市场上有不少用于锦/氨弹性织物整理的抗热黄变剂产品，绝大部分为含有ADH的产品。ADH分子中含有-NH-NH2基团，是一种强还原剂，其电极电位远低于锦纶纤维。在锦/氨弹性织物热定型/模杯成型时， -NH-NH2基团优先被氧化，进而达到保护锦/氨弹性织物（的氨基基团）在热定型/模杯成型时不被氧化、不发生黄变的目的。

640 (1).png

由于ADH具有较活泼的化学性能，可与醛发生酰化反应，是非常强的甲醛吸附剂，能够快速吸附环境中微量的甲醛，并与之发生化学反应。


但该反应是可逆的，如果存在大量的水汽，则向逆方向反应，释放出甲醛。因此，含有ADH的锦/氨弹性织物在运输、储存或销售等过程中很可能会出现甲醛超标(≧75mg/kg)的现象，不符合作为直接接触人体皮肤的纺织品安全标准，会危害人体健康。

技术进展

如果ADH两端氮原子上的活泼氢(-NH2)被其它基团取代，则不会发生上述可逆反应，也就不会富集大气中的微量甲醛，则锦/氨弹性织物的甲醛不会超标。

就目前来说，市场上有三类所谓不含ADH的抗热黄变剂产品，都存在一定的应用局限性：

1、ADH改性——————————

采用活泼氢被其他基团( 如甲基) 完全取代的N ,N ,N ,N - 四甲基己二酸二酰肼，简称四甲基化ADH作为抗热黄剂，会出现ADH作为反应物的残留，通不过ADH的测试*，且还是会有甲醛超标的风险。

2、小分子酰肼——————————

采用小分子酰肼，如碳酰肼作为抗热黄剂，虽然可以通过不含ADH的测试，但是其-NH-NH2基团比ADH更具活性，所以其吸附甲醛导致超标的风险甚至还高于ADH。

3、大分子酰肼——————————

采用大分子酰肼作为抗热黄剂，虽然可以通过不含ADH的测试，因为碳链较长，其-NH-NH2基团的活性比ADH要差，所以既可以通过不含ADH的测试*，其吸附甲醛导致超标的风险也较低；但是，因为其亲水性极差，需要用大量乳化分散剂进行复配，导致其原液和工作液极其不稳定，容易导致工作液分层，定型头尾差、粘辊等问题。

*不含ADH的测试，目前是由深圳市计量质量检测研究院提供的。


Able-Func AHY 不含ADH抗热黄变剂

我司研发工程师所合成的Able-Func AHY只有-NH的短碳链环状强还原性结构，不含有强吸附甲醛的活泼氢(-NH2)，并具有良好的水溶性。具有以下特点：



Able-Func AHY 其他不含ADH抗热黄变剂

AHY具有良好的水溶性，外观澄清透明

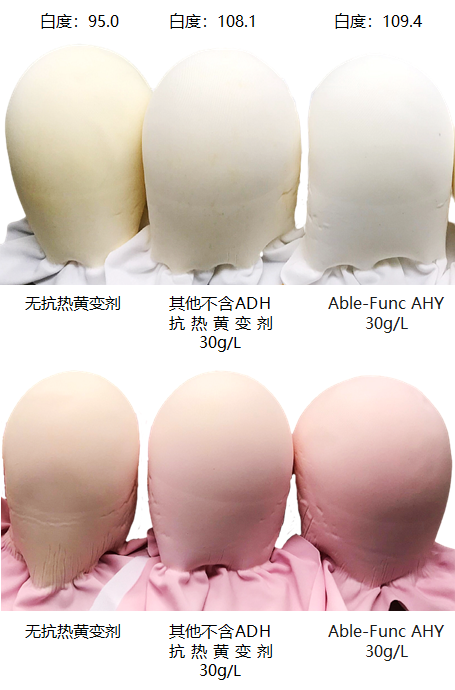

Able-Func AHY应用效果压模：195℃*400S

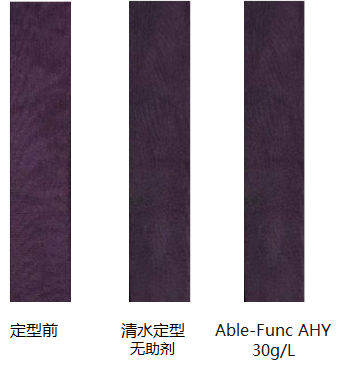

Able-Func AHY 应用效果定型色变：170℃*60S


Able-Func AHY 未导致定型色变

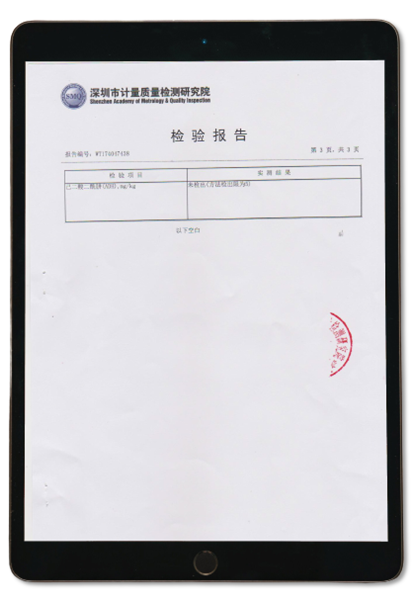

Able-Func AHY 完全不含ADH


Able-Func AHY 未使用ADH作为原料进行合成，也未生成类ADH结构，因此通过色谱仪等方法检测ADH为0。

Able-Func AHY 无甲醛超标风险

模拟织物的极限甲醛吸附测试（ppm）


备注：抗热黄变剂用量为40g/L

注释：AHY极限条件下吸附甲醛<<75ppm

模拟织物甲醛吸附：

1.先把配好的1500ppm的甲醛溶液（37%甲醛试剂（AR）配成1L溶液）。2.将以上1L的1500ppm的甲醛溶液用500ml烧杯分装好各250ml，开盖，放入密封箱的4个角落，密封。3.等待2小时后（等密封箱内空气中甲醛含量均匀之后）放入铁架子，然后放入裁剪好的高温定型后的织物，避免织物与甲醛溶液直接接触或者相互接触，密封。4.放置24小时之后取出织物，在空气中晾12小时，放进密封袋中，等待游离甲醛测试。
